T2紫铜带

浏览次数：2461次

所属分类：紫铜带

发布日期：2022-03-02 16:56:45

备货情况：现货储备厚度（0.5-2.0）*1000，另支持特殊规格尺寸定制，详情咨询13949212392

咨询热线：15538835152 在线留言

详情

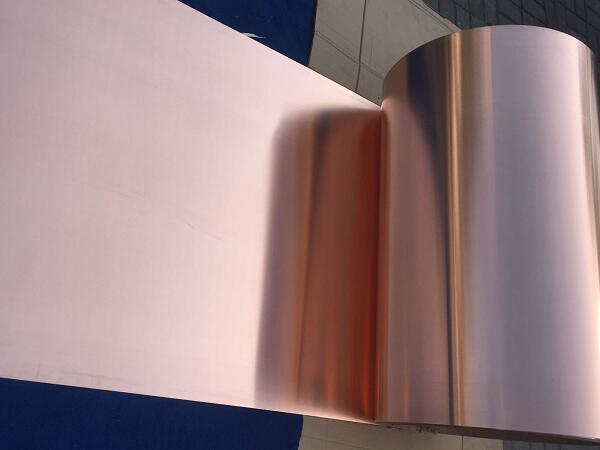

T2紫铜带有良好的导电、导热、耐蚀和加工性能，可以焊接和钎焊。含降低导电、导热性的杂质较小，微量的氧对导电、导热和加工等性能影响不大，但易引起“氢病”，不易在高温（如＞370℃）还原性气氛中加工（退火、焊接等）和使用。适用于导电、导热、耐蚀器材，如：电线、电缆、导电螺钉、爆破用雷管、化工用蒸发器、储藏器及各种管道等。

T2紫铜带型号参数

牌号		T2紫铜带
品种		热轧板			冷轧板			专用纯铜板			铜门用板
状态		R			M、Y4、Y2、Y、T			M			Y
规格（mm）	厚度	4-8	＞8-60	＞60-150	0.3-0.5	＞0.5-3.0	＞3.0-12	0.3-0.5	＞0.5-3.0	＞3.0-10	0.5-2.5
	宽度	600-2000	200-3000	200-3000	≤600	≤1020	≤3000	350-610	≤1020	≤1000	600-1000
	长度	≤5000	≤6000	≤6000	≤2000	≤3000	≤6000	1000-2000	450-3000	≤2000	≤3000
主要特性或性能参数		厚度4~14mm时，Rm≥195Mpa A11.3≥30%			M态:Rm≥205Mpa A11.30%; Y4态:Rm=215-275Mpa A11.3≥25%; Y2态: Rm=245-345Mpa A11.3≥8% ; Y态:Rm≥295-380Mpa; T态:Rm≥350Mpa;			Rm≥205Mpa A11.3≥42%; 杯突、晶粒度见标准			抗拉强度≥300MPa,90°折弯不裂
主要使用方向		一般用途范围广						重要部门			铜门
执行标准		GB/T2040——2008、C10200、C1100协商、Q/LT001-92			GB/T2040——2008、C10200、C1100协商			CJB1139-91			企业标准
注：非标准范围产品可协商确定

T2紫铜带国际牌号对照表

中国	T2
国际标准	Cu-RTP
美国	C11000
日本	C1100
英国	C101
德国	R-Cu57

T2紫铜带化学成分表

牌号	T2
Cu+Ag	99.9
Bi	0.001
Sb	0.002
As	0.002
Fe	0.005
Pb	0.005
S	0.005

T2紫铜带物理性能表

牌号		T2
状态		R	M Y1 Y2 YT
拉伸实验	厚度/mm	12-150	0.3-10
	抗拉强度Rm/MPa	≥195	≥205 215-275 245-345 295-380 ≥350
	断后伸长率A11.2/%	≥30	≥30 ≥25 ≥8 - -
硬度实验	厚度/mm		≥0.3
硬度实验	HV		≤7 60-90 80-110 90-120 ≥110
